Skaningowa mikroskopia elektronowa (SEM) to jedna z najważniejszych technik badawczych w chemii i naukach pokrewnych. Pozwala ona na dokładne obrazowanie powierzchni materiałów w skali mikro- i nano, co jest kluczowe dla zrozumienia ich struktury i właściwości. W tym artykule wyjaśnimy, czym dokładnie jest SEM, jak działa oraz jakie ma zastosowania w chemii.
SEM wykorzystuje wiązkę elektronów do skanowania próbki, co umożliwia uzyskanie szczegółowych obrazów o wysokiej rozdzielczości. Dzięki tej technice naukowcy mogą analizować skład chemiczny, morfologię powierzchni oraz inne właściwości materiałów. Przedstawimy również przykłady zastosowań SEM w badaniach chemicznych oraz porównamy tę metodę z innymi technikami mikroskopowymi.
Najważniejsze informacje:
- SEM to skaningowa mikroskopia elektronowa, która umożliwia badanie powierzchni materiałów w skali mikro- i nano.
- Technika ta wykorzystuje wiązkę elektronów do tworzenia szczegółowych obrazów o wysokiej rozdzielczości.
- SEM znajduje szerokie zastosowanie w chemii, m.in. w analizie nanostruktur, badaniu składu chemicznego i morfologii powierzchni.
- W porównaniu z innymi metodami mikroskopowymi, SEM wyróżnia się możliwością obrazowania trójwymiarowego.
- Przygotowanie próbek do badania SEM wymaga specjalnych procedur, takich jak pokrywanie ich warstwą przewodzącą.
Czym jest skaningowa mikroskopia elektronowa (SEM)?
Skaningowa mikroskopia elektronowa (SEM) to zaawansowana technika badawcza, która pozwala na obserwację powierzchni materiałów w skali mikro- i nano. Dzięki niej naukowcy mogą uzyskać szczegółowe obrazy o wysokiej rozdzielczości, co jest niezbędne w wielu dziedzinach nauki, w tym w chemii. SEM wykorzystuje wiązkę elektronów, która skanuje próbkę, generując trójwymiarowe obrazy jej powierzchni.
| Parametr | Wartość minimalna | Wartość maksymalna | Opis |
|---|---|---|---|
| Rozdzielczość obrazu | 1 nm | 10 nm | Zależy od rodzaju próbki i ustawień mikroskopu |
| Powiększenie | 10x | 500 000x | Umożliwia obserwację szczegółów w skali nano |
| Głębia ostrości | 100 µm | 1 mm | Większa niż w mikroskopii optycznej |
| Ciśnienie w komorze | 10^-3 Pa | 10^-6 Pa | Wymagane do prawidłowego działania mikroskopu |
| Energia elektronów | 1 keV | 30 keV | Decyduje o penetracji próbki |
Jak działa SEM i jakie są jego podstawowe zasady?
Zasada działania SEM opiera się na emisji wiązki elektronów, która skanuje powierzchnię próbki. Elektrony odbijają się od próbki lub są przez nią absorbowane, generując sygnały wykorzystywane do tworzenia obrazu. Dzięki temu możliwe jest uzyskanie szczegółowych informacji o topografii i składzie chemicznym badanej powierzchni.

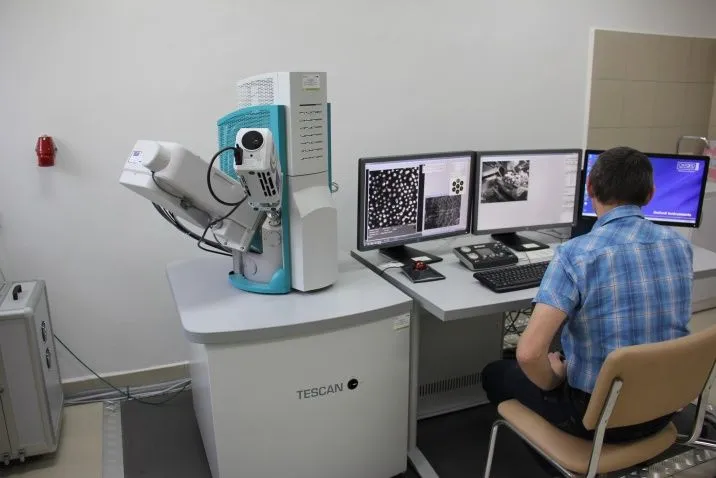

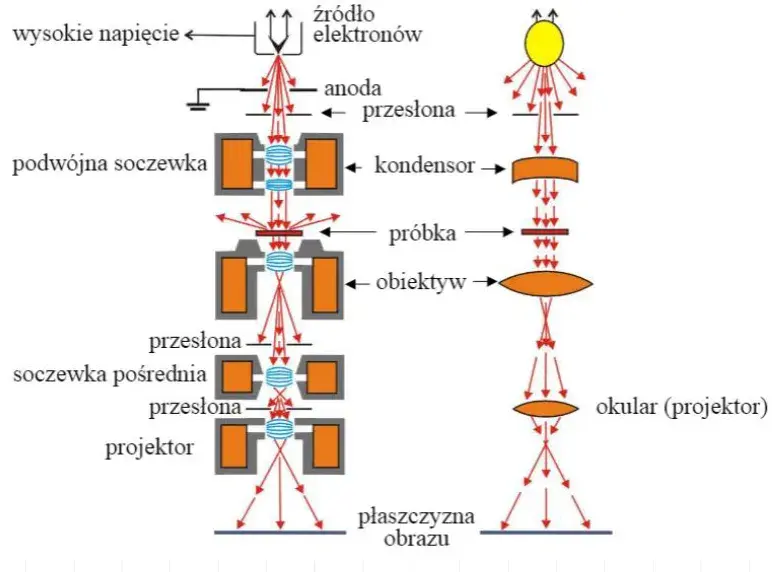

Mikroskop SEM składa się z kilku kluczowych elementów: źródła elektronów, układu soczewek elektromagnetycznych, detektorów oraz komory próżniowej. Źródło elektronów emituje wiązkę, która jest skupiana przez soczewki i kierowana na próbkę. Detektory rejestrują sygnały, takie jak elektrony wtórne lub odbite, które są następnie przetwarzane na obraz.
Główne zastosowania SEM w chemii i badaniach naukowych
Zastosowanie SEM w chemii jest niezwykle szerokie. Technika ta pozwala na analizę struktury materiałów, badanie ich morfologii oraz określanie składu chemicznego. Dzięki SEM naukowcy mogą badać nanostruktury, powierzchnie katalizatorów czy nawet próbki biologiczne. To narzędzie jest niezastąpione w badaniach nad nowymi materiałami i ich właściwościami.
- Analiza nanostruktur i materiałów kompozytowych
- Badanie powierzchni katalizatorów i ich aktywności
- Określanie składu chemicznego za pomocą analizy EDS
- Obserwacja zmian strukturalnych pod wpływem czynników zewnętrznych
- Badanie próbek biologicznych, takich jak tkanki czy komórki
Przykłady wykorzystania SEM w analizie materiałów chemicznych
W badaniach nanostruktur mikroskopia elektronowa pozwala na obserwację ich kształtu, rozmiaru i rozmieszczenia. Na przykład, SEM jest wykorzystywany do analizy nanocząstek metali, które mają zastosowanie w katalizie czy medycynie. Dzięki tej technice można precyzyjnie określić, jak zmienia się struktura materiału pod wpływem różnych czynników.
Innym ważnym zastosowaniem jest analiza powierzchni materiałów. SEM umożliwia badanie mikrostruktury powierzchni, co jest kluczowe w przypadku materiałów porowatych czy warstwowych. Przykładem może być analiza powierzchni membran filtracyjnych, gdzie SEM pozwala na ocenę ich jednorodności i skuteczności.
Czytaj więcej: Czym jest elektrolit w chemii? Definicja, przykłady i praktyczne zastosowania
Zalety i ograniczenia skaningowej mikroskopii elektronowej
SEM oferuje wiele korzyści, takich jak wysoka rozdzielczość obrazu, możliwość badania próbek w trzech wymiarach oraz szeroki zakres powiększeń. Jednak technika ta ma również swoje ograniczenia. Próbki muszą być przewodzące, co często wymaga pokrycia ich warstwą metalu. Ponadto, SEM wymaga próżni, co uniemożliwia badanie próbek wrażliwych na takie warunki.
Przed rozpoczęciem badania SEM warto dokładnie przygotować próbkę, aby uniknąć błędów w interpretacji wyników. Pamiętaj, że jakość obrazu zależy od prawidłowego przygotowania próbki i ustawień mikroskopu.
Porównanie SEM z innymi metodami mikroskopowymi w chemii
Główna różnica między SEM a TEM (transmisyjna mikroskopia elektronowa) polega na sposobie obrazowania. SEM skanuje powierzchnię próbki, podczas gdy TEM prześwietla ją, co pozwala na obserwację wewnętrznej struktury. SEM lepiej sprawdza się w analizie topografii, podczas gdy TEM jest bardziej przydatny w badaniu struktury krystalicznej.
Inne techniki, takie jak mikroskopia optyczna czy AFM (mikroskopia sił atomowych), mają swoje zalety, ale nie oferują takiej rozdzielczości jak SEM. Mikroskopia optyczna jest łatwiejsza w użyciu, ale ma ograniczoną zdolność do obrazowania w skali nano. AFM pozwala na badanie powierzchni bez konieczności próżni, ale jest mniej uniwersalna niż SEM.
Jak przygotować próbki do badania za pomocą SEM?
Przygotowanie próbek do badania skaningową mikroskopią elektronową (SEM) wymaga precyzji i odpowiednich procedur. Próbki muszą być przewodzące, dlatego często pokrywa się je cienką warstwą metalu, takiego jak złoto czy platyna. Proces ten, zwany metalizacją, zapobiega gromadzeniu się ładunków elektrostatycznych, które mogłyby zakłócić obrazowanie.
- Oczyszczenie próbki z zanieczyszczeń powierzchniowych
- Pokrycie próbki warstwą metalu o grubości 5-10 nm
- Upewnienie się, że próbka jest sucha i stabilna mechanicznie
- Dobór odpowiedniego uchwytu próbki do jej rozmiaru i kształtu
- Sprawdzenie, czy próbka jest odporna na warunki próżniowe
Najczęstsze błędy w interpretacji wyników SEM i jak ich unikać
Jednym z częstych błędów jest niewłaściwe przygotowanie próbki, co prowadzi do zniekształceń obrazu. Na przykład, zbyt gruba warstwa metalu może maskować szczegóły powierzchni. Innym problemem jest błędna interpretacja artefaktów, takich jak zanieczyszczenia czy uszkodzenia mechaniczne, jako cech próbki.
Aby uniknąć błędów, warto zawsze porównywać wyniki z innymi metodami analitycznymi, takimi jak mikroskopia optyczna czy analiza EDS. Dodatkowo, należy dokładnie dokumentować warunki badania, takie jak energia elektronów czy czas ekspozycji, aby móc powtórzyć eksperyment w przyszłości.
Przyszłość SEM w chemii: nowe technologie i kierunki rozwoju
Przyszłość SEM w chemii rysuje się w jasnych barwach. Nowe technologie, takie jak SEM środowiskowy (ESEM), pozwalają na badanie próbek w warunkach zbliżonych do naturalnych, bez konieczności pełnej próżni. To otwiera nowe możliwości w analizie materiałów wrażliwych na zmiany ciśnienia czy wilgotności.
Innym kierunkiem rozwoju jest integracja SEM z innymi technikami analitycznymi, takimi jak spektroskopia Ramana czy mikroskopia sił atomowych. Takie połączenie pozwala na uzyskanie kompleksowych informacji o próbce, zarówno na poziomie strukturalnym, jak i chemicznym. W przyszłości możemy spodziewać się również dalszej miniaturyzacji urządzeń, co zwiększy ich dostępność dla mniejszych laboratoriów.
SEM w praktyce: studium przypadku z badań chemicznych
W jednym z badań SEM został wykorzystany do analizy nanostruktur tlenku cynku (ZnO), które mają zastosowanie w ogniwach słonecznych. Dzięki wysokiej rozdzielczości obrazu naukowcy mogli dokładnie zbadać morfologię nanostruktur, co pozwoliło na optymalizację procesu ich wytwarzania. Wyniki pokazały, że kształt i rozmiar nanostruktur mają kluczowy wpływ na ich wydajność.
| Próbka | Rozmiar nanostruktur | Wydajność ogniwa | Uwagi |
|---|---|---|---|
| ZnO 1 | 50 nm | 12,5% | Regularne kształty, jednorodne rozmieszczenie |
| ZnO 2 | 100 nm | 10,8% | Nieregularne kształty, aglomeracje |
| ZnO 3 | 30 nm | 14,2% | Optymalny rozmiar, minimalne defekty |
| ZnO 4 | 80 nm | 11,0% | Duże aglomeracje, niska wydajność |
| ZnO 5 | 60 nm | 13,0% | Regularne kształty, niewielkie aglomeracje |
Przed wyborem metody mikroskopowej warto dokładnie przeanalizować cel badania oraz właściwości próbki. SEM sprawdza się najlepiej w przypadku materiałów przewodzących, podczas gdy inne techniki mogą być bardziej odpowiednie dla próbek wrażliwych na próżnię.
SEM: Klucz do zrozumienia nanostruktur i ich właściwości
Skaningowa mikroskopia elektronowa (SEM) to niezastąpione narzędzie w badaniach nanostruktur i materiałów chemicznych. Dzięki wysokiej rozdzielczości i możliwości obrazowania trójwymiarowego, naukowcy mogą dokładnie analizować morfologię powierzchni oraz skład chemiczny próbek. Przykładem jest badanie nanostruktur tlenku cynku (ZnO), gdzie SEM pozwolił na optymalizację ich kształtu i rozmiaru, co bezpośrednio wpłynęło na wydajność ogniw słonecznych.
Przygotowanie próbek do badania SEM wymaga precyzji, ale korzyści są ogromne. Metalizacja próbek, choć czasochłonna, zapobiega zakłóceniom w obrazowaniu. Warto jednak pamiętać, że SEM ma swoje ograniczenia, takie jak konieczność pracy w próżni, co uniemożliwia badanie niektórych materiałów. Dlatego przyszłość tej techniki wiąże się z rozwojem metod hybrydowych, takich jak SEM środowiskowy (ESEM), który pozwala na badanie próbek w bardziej naturalnych warunkach.
Integracja SEM z innymi technikami analitycznymi, takimi jak spektroskopia Ramana, otwiera nowe możliwości w badaniach chemicznych. Dzięki temu naukowcy mogą uzyskać kompleksowe informacje o próbkach, co jest kluczowe dla rozwoju nowych materiałów i technologii. SEM pozostaje więc nie tylko narzędziem diagnostycznym, ale również motorem postępu w nauce.
