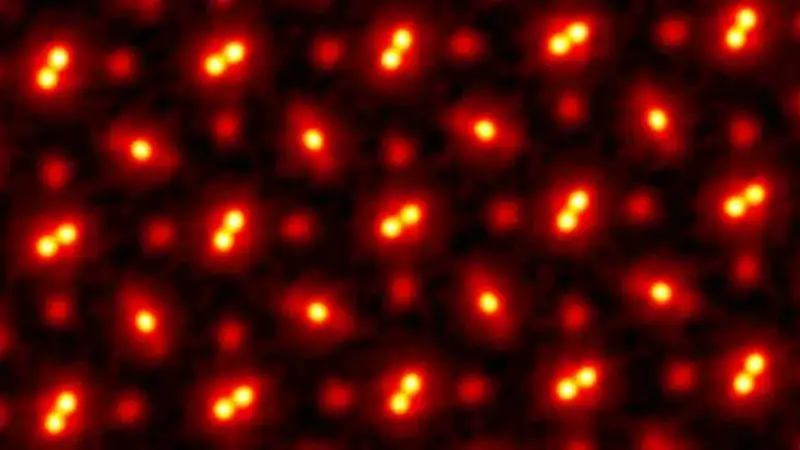

Jak atomy są widoczne pod mikroskopem? To pytanie nurtuje wielu naukowców i entuzjastów nauki. Atomy są tak małe, że nie mogą być dostrzegane w tradycyjny sposób, ponieważ ich rozmiary są znacznie mniejsze niż długość fali światła widzialnego. Jednak dzięki nowoczesnym technikom mikroskopowym, takim jak mikroskopia tunelowa, mikroskopia sił atomowych oraz mikroskopia elektronowa, możliwe jest uzyskanie obrazów, które ukazują strukturę atomów oraz ich interakcje.
W artykule przedstawimy, jak te zaawansowane metody działają i jakie wyniki można dzięki nim osiągnąć. Dowiemy się, jakie są ograniczenia tradycyjnych mikroskopów oraz jakie innowacje mogą wpłynąć na przyszłość mikroskopii. Zaskakujące wyniki badań nad atomami pokazują, jak wiele możemy odkryć o materii na poziomie, który wcześniej wydawał się nieosiągalny.
Najistotniejsze informacje:
- Atomy nie są widoczne w tradycyjny sposób; ich rozmiary są zbyt małe.
- Mikroskop tunelowy (STM) umożliwia uchwycenie pojedynczych atomów dzięki efektowi tunelowemu.
- Mikroskopia sił atomowych (AFM) pozwala na badanie sił międzycząsteczkowych i obrazowanie atomów.
- Mikroskopia elektronowa (TEM) ujawnia układ atomów w kryształach, oferując wysoką rozdzielczość.
- Tradycyjne mikroskopy mają ograniczenia, które uniemożliwiają obserwację atomów.
- Nowe technologie w mikroskopii mogą zrewolucjonizować nasze zrozumienie atomów i ich interakcji.
Metody obrazowania atomów: Jakie techniki są najskuteczniejsze?
Wizualizacja atomów jest wyzwaniem, ponieważ ich rozmiary są znacznie mniejsze niż długość fali światła widzialnego. Dlatego tradycyjne metody mikroskopowe nie są wystarczające do ich obserwacji. Na szczęście, dzięki zaawansowanym technikom mikroskopowym, możemy uzyskać obrazy, które ukazują strukturę atomów oraz ich interakcje. Do najskuteczniejszych metod należą mikroskopia tunelowa (STM), mikroskopia sił atomowych (AFM) oraz mikroskopia elektronowa (TEM).
Mikroskopia tunelowa (STM) wykorzystuje efekt tunelowy do detekcji powierzchni atomów, co pozwala na uzyskanie niezwykle szczegółowych obrazów. Mikroskopia sił atomowych (AFM) działa na zasadzie pomiaru sił międzycząsteczkowych, co umożliwia obrazowanie atomów w rzeczywistych warunkach. Z kolei mikroskopia elektronowa (TEM) oferuje wysoką rozdzielczość, pozwalając na badanie układów atomowych w kryształach. Te techniki rewolucjonizują nasze zrozumienie materii na poziomie atomowym, otwierając nowe możliwości w badaniach naukowych.
Mikroskop tunelowy (STM): Zasada działania i zastosowania
Mikroskop tunelowy, znany jako STM, to zaawansowane narzędzie wykorzystywane do obrazowania atomów na poziomie pojedynczych cząsteczek. Działa na zasadzie efektu tunelowego, który pozwala na pomiar prądu elektrycznego, gdy końcówka mikroskopu zbliża się do powierzchni próbki. Gdy końcówka znajduje się w bliskiej odległości od atomów, elektron może „tunelować” między końcówką a atomem, co umożliwia uzyskanie informacji o jego położeniu i właściwościach. Dzięki tej technice możliwe jest uzyskanie obrazów o niezwykle wysokiej rozdzielczości, co czyni ją jedną z najlepszych metod do badania atomów.

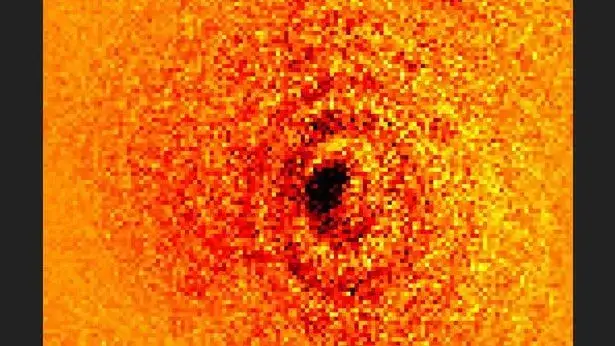

STM ma wiele zastosowań w badaniach naukowych. Umożliwia nie tylko obrazowanie powierzchni atomowych, ale także analizowanie ich właściwości elektronicznych i chemicznych. Na przykład, w 2010 roku naukowcy z Griffith University uchwycili cień pojedynczego atomu, co stanowiło przełom w technologii obrazowania. Mikroskop ten jest również wykorzystywany do badania nanostruktur i materiałów o właściwościach kwantowych, co otwiera nowe możliwości w dziedzinie nanotechnologii oraz w rozwoju nowych materiałów.
Technika | Rozdzielczość | Zastosowania | Ograniczenia |
STM | Na poziomie pojedynczych atomów | Obrazowanie atomów, analiza właściwości | Wymaga próżni, ograniczone do przewodników |
AFM | Na poziomie molekularnym | Badanie sił międzycząsteczkowych | Mniejsza rozdzielczość niż STM |
TEM | Na poziomie atomowym | Analiza struktury kryształów | Wymaga cienkich próbek |
Mikroskopia sił atomowych (AFM): Obrazowanie atomów w praktyce
Mikroskopia sił atomowych, znana jako AFM, to technika, która umożliwia obrazowanie atomów poprzez pomiar sił międzycząsteczkowych. Działa na zasadzie przesuwania cienkiego ostrza nad powierzchnią próbki, co pozwala na detekcję sił działających pomiędzy końcówką ostrza a atomami na powierzchni. Gdy końcówka zbliża się do atomu, zmienia się siła, co jest rejestrowane przez mikroskop. Dzięki temu możliwe jest uzyskanie trójwymiarowych obrazów powierzchni na poziomie atomowym.
AFM ma szerokie zastosowanie w naukach materiałowych, gdzie jest wykorzystywana do badania struktury i właściwości materiałów na poziomie atomowym. Na przykład, w badaniach nad nanomateriałami, AFM pozwala na analizę rozkładu cząsteczek oraz ich interakcji. W jednym z badań przeprowadzonych przez naukowców z Uniwersytetu Stanforda, AFM zostało użyte do badania właściwości mechanicznych nanowłókien węgla, co przyczyniło się do lepszego zrozumienia ich zastosowań w technologii kompozytów.
Aspekt | Opis |
Wykrywanie | Pomiar sił międzycząsteczkowych |
Rozdzielczość | Na poziomie atomowym |
Zastosowania | Badania nanomateriałów, analiza struktury powierzchni |
Mikroskopia elektronowa (TEM): Co można zobaczyć w strukturze?
Mikroskopia elektronowa transmisyjna, znana jako TEM, to technika, która wykorzystuje strumień elektronów do obrazowania struktury atomowej materiałów. Działa na zasadzie przesyłania elektronów przez cienką próbkę, co pozwala na uzyskanie obrazów o wysokiej rozdzielczości. Dzięki temu, TEM może ujawniać detale na poziomie atomowym, takie jak układ atomów w kryształach czy ich interakcje. Ta metoda jest szczególnie cenna w badaniach materiałowych, ponieważ umożliwia analizę struktury wewnętrznej różnych substancji.
W dziedzinie nanotechnologii, TEM ma szereg praktycznych zastosowań. Na przykład, jest wykorzystywana do badania nanocząsteczek, co pozwala na zrozumienie ich właściwości oraz potencjalnych zastosowań w elektronice czy medycynie. W 2015 roku naukowcy z Uniwersytetu Kalifornijskiego w Berkeley użyli TEM do analizy struktury grafenu, odkrywając nowe właściwości tego materiału, które mogą zrewolucjonizować technologie elektroniczne. Dzięki TEM, badacze mogą również śledzić zmiany w strukturze materiałów pod wpływem różnych warunków, co jest kluczowe dla rozwoju nowych technologii.
- W 2015 roku TEM pozwoliło na odkrycie unikalnych właściwości grafenu, co może wpłynąć na rozwój elektroniki.
- Naukowcy z Uniwersytetu Stanforda zbadali struktury nanocząsteczek złota, co przyczyniło się do rozwoju nowych katalizatorów.
- Badania nad nanowłóknami węgla z wykorzystaniem TEM ujawniły ich potencjał w zastosowaniach kompozytowych.
Ograniczenia tradycyjnych mikroskopów: Dlaczego nie widać atomów?
Tradycyjne mikroskopy optyczne mają istotne ograniczenia, które uniemożliwiają wizualizację atomów. Przede wszystkim, ich działanie opiera się na świetle widzialnym, którego długość fali jest znacznie większa niż rozmiary atomów. W rezultacie, atomy nie mogą być dostrzegane jako odrębne obiekty, ponieważ nie odbijają wystarczającej ilości światła, by być widoczne w standardowych mikroskopach. Ponadto, mikroskopy optyczne nie są w stanie uchwycić detali na poziomie atomowym, takich jak układ atomów w kryształach czy ich interakcje. Te ograniczenia mają znaczący wpływ na badania naukowe, ponieważ utrudniają zrozumienie struktury i właściwości materiałów na poziomie atomowym.

Przyszłość mikroskopii: Jakie innowacje czekają na odkrycie?
W miarę postępu technologii, przyszłość mikroskopii obiecuje wprowadzenie innowacyjnych rozwiązań, które mogą znacznie poprawić wizualizację atomów. Nowe techniki, takie jak mikroskopia kwantowa i zaawansowane metody obrazowania opartych na laserach, obiecują zwiększenie rozdzielczości i umożliwienie badania interakcji atomowych w czasie rzeczywistym. W szczególności, rozwój mikroskopów wykorzystujących technologię sztucznej inteligencji może przyczynić się do szybszej analizy danych i lepszego zrozumienia złożonych struktur atomowych. Te innowacje mogą zrewolucjonizować nauki przyrodnicze, otwierając nowe możliwości badań w dziedzinach takich jak nanotechnologia czy materiałoznawstwo.
Praktyczne zastosowania mikroskopii w przemyśle i medycynie
Mikroskopia, w tym mikroskopia elektronowa i mikroskopia sił atomowych, ma ogromny potencjał w różnych dziedzinach przemysłu oraz medycynie. Na przykład, w przemyśle farmaceutycznym, techniki obrazowania atomowego pozwalają na analizę struktury leków na poziomie molekularnym, co jest kluczowe w procesie ich rozwoju i testowania. Dzięki temu naukowcy mogą dokładniej zrozumieć, jak leki oddziałują z receptorami w organizmie, co może prowadzić do bardziej skutecznych terapii i mniejszej liczby skutków ubocznych.
W medycynie, mikroskopia odgrywa również istotną rolę w diagnostyce. Na przykład, techniki obrazowania mogą być wykorzystywane do badania komórek nowotworowych, umożliwiając lekarzom zidentyfikowanie ich struktury i zachowań. To z kolei może pomóc w opracowywaniu spersonalizowanych planów leczenia dla pacjentów. W miarę jak technologia mikroskopowa będzie się rozwijać, możemy spodziewać się jeszcze większych innowacji, które umożliwią bardziej precyzyjne i efektywne metody diagnostyczne oraz terapeutyczne.
