Fotokomórka to fascynujące urządzenie, które stanowi pomost między światem światła a światem elektryczności. Jej działanie, oparte na fundamentalnych prawach fizyki kwantowej, zrewolucjonizowało sposób, w jaki automatyzujemy procesy i reagujemy na otoczenie. Zrozumienie jej mechanizmu pozwala docenić, jak subtelne zjawiska fizyczne znajdują wszechstronne zastosowanie w naszym codziennym życiu i zaawansowanych technologiach.
Fotokomórka to detektor światła, który przetwarza fotony na prąd elektryczny.
- Działanie fotokomórki opiera się na zjawisku fotoelektrycznym zewnętrznym, odkrytym przez Einsteina.
- Światło o odpowiedniej częstotliwości wybija elektrony z fotokatody, tworząc prąd.
- Istnieją fotokomórki próżniowe i gazowane, różniące się budową i czułością.
- Kluczowe pojęcia to praca wyjścia, częstotliwość graniczna i równanie Einsteina-Millikana.
- Fotokomórki mają szerokie zastosowanie w automatyce, alarmach i przemyśle.
- Różni się od fotodiody, fotorezystora i ogniwa fotowoltaicznego, mimo podobnych funkcji.
Czym jest fotokomórka i jak zmieniła świat techniki?
Definicja z perspektywy fizyki: Od fotonu do prądu
Fotokomórka, z perspektywy fizyki, jest rodzajem lampy elektronowej lub elementu półprzewodnikowego, którego fundamentalne działanie opiera się na zjawisku fotoelektrycznym zewnętrznym. Można ją śmiało nazwać detektorem światła, ponieważ jej główną funkcją jest przekształcanie sygnału świetlnego, czyli strumienia fotonów, na sygnał elektryczny w postaci prądu. To właśnie ta zdolność do "widzenia" światła i reagowania na nie w formie elektrycznej sprawia, że jest tak wszechstronnym narzędziem.
Krótka historia: Jak odkrycie Einsteina trafiło do naszych domów?
Podstawą działania każdej fotokomórki jest zjawisko fotoelektryczne. To właśnie za jego genialne wyjaśnienie Albert Einstein został uhonorowany Nagrodą Nobla. Jego praca ugruntowała zrozumienie, że światło może zachowywać się jak strumień cząstek fotonów które posiadają energię. To odkrycie otworzyło drzwi do praktycznych zastosowań, które dziś są nieodłączną częścią naszej technologii, od prostych mechanizmów po skomplikowane systemy.
Jak działa fotokomórka? Odkryj magię zjawiska fotoelektrycznego
Kluczowy bohater: Zjawisko fotoelektryczne zewnętrzne
Sednem działania fotokomórki jest zjawisko fotoelektryczne zewnętrzne. Polega ono na emisji elektronów z powierzchni materiału, najczęściej metalu, pod wpływem padającego na niego promieniowania elektromagnetycznego, takiego jak światło widzialne czy ultrafioletowe. Wyobraźmy sobie, że światło uderza w powierzchnię metalu i "wybija" z niej elektrony. To właśnie ten proces jest wykorzystywany w fotokomórkach.

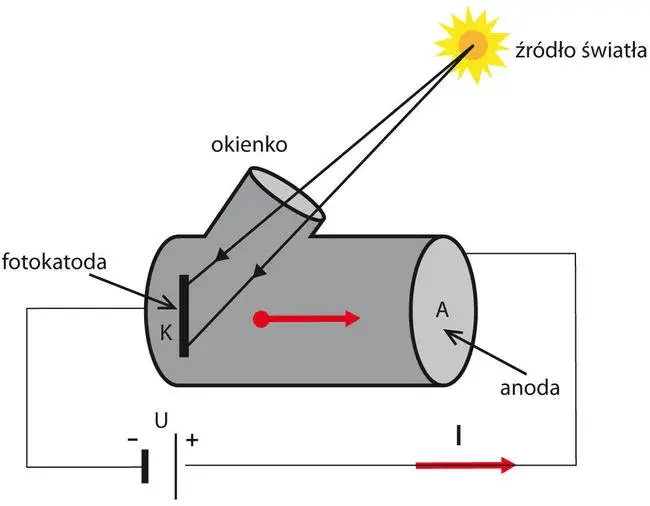

Rola fotokatody i anody: Jak elektrony są wprawiane w ruch?
Proces rozpoczyna się, gdy foton o odpowiednio wysokiej energii (czyli o odpowiednio dużej częstotliwości) pada na powierzchnię katody, zwanej fotokatodą. Materiał, z którego jest wykonana fotokatoda, ma kluczowe znaczenie musi charakteryzować się niską pracą wyjścia. Praca wyjścia to minimalna energia potrzebna, aby elektron mógł opuścić powierzchnię metalu. Kiedy energia fotonu jest wystarczająca, wybija on elektron z fotokatody. Te wybite elektrony, nazywane fotoelektronami, są następnie przyciągane przez dodatnio naładowaną anodę umieszczoną w tej samej bańce. Ruch tych elektronów między elektrodami tworzy prąd elektryczny w zewnętrznym obwodzie.
Prosta zależność: Dlaczego więcej światła oznacza większy prąd?
Ważną cechą fotokomórki jest to, że przepływ prądu elektrycznego jest możliwy tylko wtedy, gdy fotokomórka jest oświetlona. Co więcej, natężenie tego prądu jest wprost proporcjonalne do natężenia padającego światła. Im jaśniejsze światło pada na fotokatodę, tym więcej fotonów uderza w jej powierzchnię, tym więcej elektronów jest wybijanych, a co za tym idzie tym większy prąd płynie w obwodzie. To prosta i intuicyjna zależność, która ułatwia wykorzystanie fotokomórki w praktyce.
Budowa fotokomórki: Co kryje się w jej wnętrzu?
Fotokomórka próżniowa: Klasyczna konstrukcja w szklanej bańce
Najbardziej klasycznym przykładem fotokomórki jest konstrukcja próżniowa. Wyobraźmy sobie szklaną bańkę, z której starannie wypompowano powietrze, tworząc próżnię. Wewnątrz tej bańki znajdują się dwie elektrody: fotokatoda i anoda. Fotokatoda ma zazwyczaj dużą powierzchnię, często jest wklęsła, aby jak najlepiej zbierać padające światło. Anoda, umieszczona w pobliżu, może mieć formę cienkiego pręcika lub pętli. Próżnia wewnątrz zapewnia swobodny ruch wybitych elektronów bez ryzyka zderzeń z cząsteczkami gazu.
Fotokomórka gazowana: Czym się różni i dlaczego jest czulsza?
Istnieje również odmiana fotokomórki zwana fotokomórką gazowaną. W tym przypadku szklana bańka nie jest całkowicie pozbawiona gazu, lecz wypełniona jest niewielką ilością gazu szlachetnego, na przykład argonu. Ta niewielka ilość gazu znacząco wpływa na czułość urządzenia. Kiedy fotoelektrony wybite z fotokatody poruszają się w kierunku anody, zderzają się z atomami gazu. Te zderzenia powodują jonizację atomów gazu, co prowadzi do lawinowego wzrostu liczby nośników prądu. Dzięki temu fotokomórki gazowane są znacznie czulsze na padające światło niż ich próżniowe odpowiedniki.
Materiały mają znaczenie: Tajemnica niskiej pracy wyjścia
Kluczowym elementem fotokomórki, decydującym o jej zdolności do wykrywania światła, jest materiał fotokatody. Jak już wspomniałam, musi on charakteryzować się niską pracą wyjścia. Oznacza to, że do wybicia elektronu potrzebna jest stosunkowo niewielka ilość energii. Dlatego do produkcji fotokatod często stosuje się metale alkaliczne, takie jak lit, sód, potas czy cez, lub ich związki. Dzięki temu nawet fotony o niższej energii, pochodzące ze światła widzialnego, mogą skutecznie wywoływać zjawisko fotoelektryczne.
Fizyka w liczbach: Kluczowe wzory opisujące fotokomórkę
Równanie Einsteina-Millikana: Sercowy wzór zjawiska fotoelektrycznego
Zrozumienie zjawiska fotoelektrycznego nie byłoby pełne bez poznania jego matematycznego opisu. Sercem tego opisu jest równanie Einsteina-Millikana, które w zwięzły sposób przedstawia bilans energetyczny tego procesu:
hf = W + Ek_max
Gdzie:
* h to stała Plancka, fundamentalna stała fizyczna opisująca kwantowy charakter energii.
* f to częstotliwość padającego fotonu.
* W to praca wyjścia, czyli minimalna energia potrzebna do uwolnienia elektronu z materiału fotokatody.
* Ek_max to maksymalna energia kinetyczna, jaką może posiadać wybity elektron.
Równanie to mówi nam, że energia fotonu jest zużywana na pokonanie pracy wyjścia, a reszta zamienia się na energię kinetyczną wybitego elektronu.
Praca wyjścia i częstotliwość graniczna: Kiedy światło zaczyna działać?
Dwa niezwykle ważne pojęcia związane ze zjawiskiem fotoelektrycznym to praca wyjścia (W) i częstotliwość graniczna (f_gr). Praca wyjścia, jak już wspomniałam, to minimalna energia potrzebna do uwolnienia elektronu z powierzchni metalu. Z kolei częstotliwość graniczna to najniższa częstotliwość promieniowania, która jest w stanie wywołać zjawisko fotoelektryczne dla danego materiału. Zależność między nimi jest prosta i wynika bezpośrednio z równania Einsteina:
hf_gr = W
Oznacza to, że jeśli częstotliwość padającego światła jest niższa niż częstotliwość graniczna materiału, zjawisko fotoelektryczne nie zajdzie, niezależnie od tego, jak intensywne będzie światło. To właśnie tłumaczy, dlaczego światło czerwone (o niższej częstotliwości) nie wywołuje zjawiska fotoelektrycznego w większości metali, podczas gdy światło niebieskie czy ultrafioletowe (o wyższej częstotliwości) już tak.
Napięcie hamowania: Jak zatrzymać najszybsze elektrony?
Ciekawym aspektem badania zjawiska fotoelektrycznego jest możliwość zatrzymania najszybszych wybitych elektronów. Służy do tego tzw. napięcie hamowania (U_h). Jest to napięcie wsteczne, które należy przyłożyć między anodę a katodę, aby całkowicie zablokować przepływ prądu w obwodzie. Wartość tego napięcia jest bezpośrednio związana z maksymalną energią kinetyczną wybitych elektronów i wyraża się wzorem:
e * U_h = Ek_max
Gdzie e to ładunek elementarny elektronu. Znając napięcie hamowania, możemy obliczyć maksymalną energię kinetyczną fotoelektronów, a tym samym lepiej zrozumieć właściwości materiału fotokatody i padającego promieniowania.
Charakterystyka fotokomórki: Jak odczytać jej "elektryczny portret"?
Co pokazuje wykres prądowo-napięciowy?
Aby w pełni zrozumieć zachowanie fotokomórki, często posługujemy się jej charakterystyką prądowo-napięciową. Jest to wykres, który przedstawia zależność natężenia prądu płynącego przez fotokomórkę od przyłożonego do niej napięcia. Kluczowe jest tutaj założenie, że natężenie padającego światła jest utrzymywane na stałym poziomie. Analiza tego wykresu pozwala nam zidentyfikować takie parametry jak prąd nasycenia oraz napięcie hamowania, dając nam swoisty "elektryczny portret" urządzenia.
Zależność prądu nasycenia od natężenia światła
Jedną z najważniejszych obserwacji dotyczących fotokomórek jest bezpośrednia zależność prądu nasycenia od natężenia padającego światła. Prąd nasycenia to maksymalny prąd, jaki może przepłynąć przez fotokomórkę przy danym oświetleniu. Im silniejsze światło pada na fotokatodę, tym więcej elektronów jest wybijanych i tym większy jest prąd nasycenia. Ta liniowa zależność jest niezwykle użyteczna w praktycznych zastosowaniach, gdzie potrzebujemy precyzyjnego pomiaru natężenia światła.
Fotokomórka w praktyce: Gdzie spotykamy ją na co dzień?
Automatyka w codziennym życiu: Drzwi, alarmy i bramki
Fotokomórki, mimo że często działają w ukryciu, są obecne w wielu aspektach naszego codziennego życia. Ich zdolność do wykrywania przerwania wiązki światła sprawia, że są idealnym rozwiązaniem w systemach automatyki. Pomyślmy o automatycznych drzwiach w supermarketach to właśnie fotokomórka wykrywa naszą obecność i inicjuje otwarcie drzwi. Podobnie działają systemy alarmowe, gdzie naruszenie niewidzialnej bariery świetlnej, często w podczerwieni, uruchamia alarm. Są również wykorzystywane w bramkach metra czy do zliczania produktów na taśmie produkcyjnej każde przerwanie wiązki światła to sygnał do zliczenia.
Przemysł i nauka: Od liczenia produktów po precyzyjne pomiary
Poza zastosowaniami konsumenckimi, fotokomórki odgrywają kluczową rolę w przemyśle i nauce. W procesach produkcyjnych umożliwiają precyzyjne liczenie obiektów, kontrolę ich położenia czy synchronizację maszyn. W laboratoriach naukowych służą do przeprowadzania dokładnych pomiarów czasu, detekcji zjawisk fizycznych czy kalibracji urządzeń. Ich niezawodność i precyzja czynią je nieocenionym narzędziem w wielu dziedzinach wymagających dokładności.
Ciekawostka z historii kina: Jak fotokomórka "nauczyła się" odtwarzać dźwięk?
Jednym z fascynujących, choć dziś już nieco zapomnianych, zastosowań fotokomórki była jej rola w odtwarzaniu dźwięku z taśmy filmowej. W starszych projektorach filmowych ścieżka dźwiękowa była zapisana jako zmienna szerokość lub gęstość ciemnych linii na przezroczystej taśmie. Kiedy taśma przesuwała się przed silnym źródłem światła, ilość światła przechodzącego przez ścieżkę dźwiękową była modulowana. Fotokomórka, umieszczona po drugiej stronie taśmy, odbierała te zmiany w natężeniu światła i przekształcała je na sygnał elektryczny, który następnie był wzmacniany i odtwarzany jako dźwięk. To niezwykły przykład tego, jak podstawowe zjawisko fizyczne znalazło zastosowanie w sztuce.
Fotokomórka a inne detektory światła: Kluczowe różnice
Fotokomórka vs Fotodioda: Lampa kontra półprzewodnik
Choć fotokomórka i fotodioda służą do wykrywania światła, różnią się fundamentalnie pod względem budowy i zasady działania. Fotokomórka, jak już wielokrotnie podkreślałam, jest zazwyczaj lampą elektronową, działającą w oparciu o zjawisko fotoelektryczne zewnętrzne. Fotodioda natomiast jest elementem półprzewodnikowym, opartym na złączu p-n, gdzie światło wywołuje zjawisko fotowoltaiczne lub fotoprzewodnictwo. Fotodiody są zazwyczaj mniejsze, szybsze i bardziej energooszczędne.
Fotokomórka vs Fotorezystor: Zmiana prądu a zmiana oporu
Kolejnym urządzeniem, z którym można pomylić fotokomórkę, jest fotorezystor. Tutaj różnica polega na sposobie reakcji na światło. Fotokomórka, gdy jest oświetlona, generuje prąd elektryczny. Fotorezystor natomiast zmienia swoją rezystancję (opór elektryczny) pod wpływem światła im jaśniejsze światło, tym mniejszy opór. Fotorezystory są prostsze w budowie i często tańsze, ale zazwyczaj mniej precyzyjne niż fotokomórki.
Fotokomórka vs Ogniwo fotowoltaiczne: Detekcja światła a produkcja energii
Na koniec warto odróżnić fotokomórkę od ogniwa fotowoltaicznego, znanego szerzej jako panel słoneczny. Chociaż oba urządzenia wykorzystują zjawiska związane z fotoelektrycznością, ich cele są zupełnie inne. Głównym zadaniem fotokomórki jest detekcja światła i przekształcenie go na sygnał elektryczny, często o niewielkim natężeniu. Ogniwo fotowoltaiczne natomiast ma na celu jak najefektywniejszą konwersję energii świetlnej (głównie słonecznej) na energię elektryczną o znaczącej mocy. To różnica między czujnikiem a generatorem energii.
Przeczytaj również: Dlaczego włosy się elektryzują? Zrozum zjawisko fizyki elektrostatyki
Co warto zapamiętać? Kluczowe wnioski
Fotokomórka to nie tylko element elektroniczny, ale przede wszystkim praktyczne zastosowanie fascynującego zjawiska fizycznego efektu fotoelektrycznego. Mam nadzieję, że udało mi się przybliżyć Ci jej działanie, budowę oraz wszechstronne zastosowania, pokazując, jak światło może być przekształcane w sygnał elektryczny, który napędza wiele współczesnych technologii.
- Fotokomórka działa dzięki zjawisku fotoelektrycznemu, gdzie światło wybija elektrony z materiału o niskiej pracy wyjścia.
- Kluczowe parametry to praca wyjścia i częstotliwość graniczna, opisane równaniem Einsteina-Millikana.
- Znajduje szerokie zastosowanie w automatyce, systemach alarmowych i przemyśle, od drzwi po liczniki.
- Różni się od fotodiody, fotorezystora i ogniwa fotowoltaicznego przeznaczeniem i zasadą działania.
Z mojego doświadczenia wynika, że zrozumienie podstaw fizycznych stojących za technologią jest kluczem do jej efektywnego wykorzystania i innowacji. Fotokomórka jest doskonałym przykładem tego, jak fundamentalne odkrycia naukowe mogą znaleźć tak szerokie i praktyczne zastosowanie w naszym codziennym życiu. Mam nadzieję, że ta wiedza zainspiruje Cię do dalszego zgłębiania tajników fizyki i elektroniki.
Jakie są Twoje ulubione przykłady zastosowania fotokomórek w otaczającym nas świecie? Podziel się swoimi spostrzeżeniami w komentarzach!
